|
ACD-800A Makroporöses Chelat-Harz zur Galliumionenanreicherung mit hoher Absorptionskapazität und geringem Energieverbrauch
Produktdetails:
| Herkunftsort: | Shanxi |
| Markenname: | Sphelite |
| Zertifizierung: | ISO9001 |
| Modellnummer: | ACD-800A |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | US $5.00 - 7.00/ Liter |
| Verpackung Informationen: | 25 Liter/Beutel; 40 Liter/Beutel; 1000 Liter/Sack ;1 cbm/Palette ; |
| Lieferzeit: | 15 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 24000T/Jahr |
|
Detailinformationen |
|||
| Hervorheben: | ACD-800A-Harz mit geringem Energieverbrauch,ACD-800A Harz mit hoher Absorptionskapazität,ACD-800A Harz zur Galliumionenanreicherung |
||
|---|---|---|---|
Produkt-Beschreibung
ACD-800A Makroporöses Chelatharz zur Galliumgewinnung
Das makroporöse Chelatharz ACD-800A ist speziell für die Extraktion von Gallium mit Säuremethoden konzipiert.Dieses fortschrittliche Harz ermöglicht eine effiziente Anreicherung von metallischen Gallium-Ionen aus dem durch den Bayer-Prozess hergestellten Aluminiumoxid-Mutterliquor, die erhebliche Vorteile in Bezug auf Kosten, Energieverbrauch und Betriebseffizienz bieten.
Aus Polystyrol und Acrylonitril-Copolymer hergestellt, weist ACD-800A spezialisierte Funktionsgruppen mit hoher Affinität und Selektivität für Galliumionen (Ga3+) auf.Im Gegensatz zu herkömmlichen Ionenwechselharzen, arbeitet es durch Koordinierungschemie (Chelation) Prinzipien und bietet eine überlegene Leistung in Gallium-Wiedergewinnung Anwendungen.
Produktspezifikationen

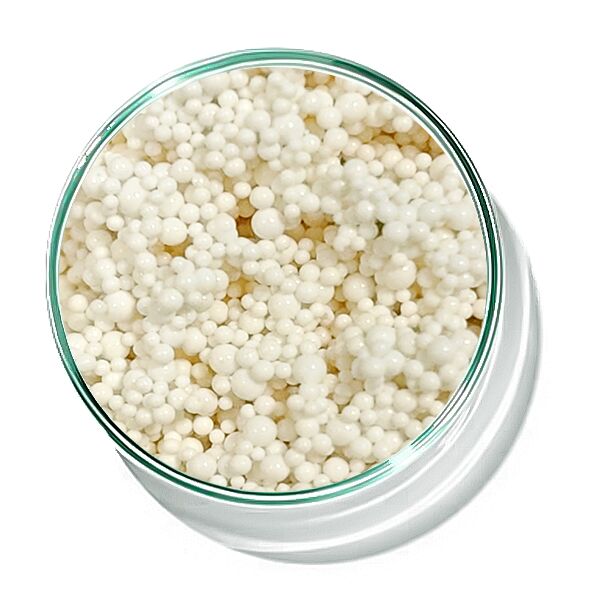

| Aussehen | Weiß bis hellgelb undurchsichtige Kugelpartikel |
|---|---|
| Partikelgrößenbereich (mm) | 0.3-0.6 |
| Versandgewicht (g/ml) | 0.72 bis 0.82 |
| Wassergehalt (%) | 45 bis 55 |
| Kugelförmigkeit nach Abnutzung (%) ≥ | 90 |
| Absorptionsfähigkeit von Ga (g/L) ≥ | 15 |
Wasserzufuhrbedingungen
- Feststoffe in Suspension ≤ 1 ppm
- Schwebeöl ≤ 1 ppm
Verwendungsmethoden
Harzvorbehandlung (Laborationsmethode)
- Installieren Sie die Harzkolonne (wirksame Größe: φ25 mm * 300 mm), übertragen Sie das gemessene in reinem Wasser getränkte Harzvolumen in die Kolonne
- Harzfüllvolumen: 25-30 ml (1/4 bis 1/3 der Harzkolonne)
- Aktiviertes Harz: mit reinem Wasser spülen, bis das Abwasser klar ist, dann entleeren; in 5,0 mol/l NaOH-Lösung tauchen
- Der Flüssigkeitsgehalt der NaOH-Lösung wird über der Harzschicht um 2-3 cm gehalten.
- Aktivierung abgeschlossen nach 24 Stunden (Harzvolumen auf etwa 1,3 mal erweitert)
Harzadsorption (Laborationsmethode)
- Betriebsdurchfluss: 1-5 BV/h
- Betriebstemperatur: ≤ 40°C
Vorsichtsmaßnahmen
- Vermeiden Sie die Schaffung von Blasen in der Harzbettschicht, um einen Querfluss zu verhindern und eine optimale Leistung zu erhalten
- Verhindern Sie bakterielle Kontamination, indem Sie das Harz nach Gebrauch gründlich mit sauberem Wasser reinigen, um angesammelte Verunreinigungen zu entfernen
Regenerationsschritte
Druckbereinigung:Überbleibendes Material in der Harzkolonne durch Druck entfernen
Waschen mit Wasser:Waschen Sie Harz mit 2-4BV reinem Wasser bei 2BV/h
Regeneration durch Destillation:Verwenden Sie 4-6BV 5%ige H2SO4-Lösung bei 1-1,5BV/h
Säurewasser:Waschen Sie mit 2-4BV reinem Wasser bei einem Durchfluss von 2BV/h
Aktivharz:Aktivieren mit 2BV 5,0 mol/l NaOH-Lösung bei 2BV/h, dann mit dem nächsten Adsorptionszyklus fortfahren
Aufbewahrung von Harz
- Bewahren Sie während der Lagerung einen angemessenen Feuchtigkeitsgehalt auf; verhindern Sie, dass Harz austrocknet
- Wenn das Harz trocken wird, in gesättigtes Salzwasser einweichen, um sich allmählich auszudehnen, und dann die Salzkonzentration langsam verdünnen
- Verhindern Sie Einfrieren oder Überhitzen; optimale Lagertemperatur: 5-40°C
- Bei Temperaturen unter 5°C ist zum Einfrierschutz Salzwasser zu verwenden
- Bei Temperaturen über 40°C in Innenräumen und an dunklen Stellen aufbewahren
Möchten Sie mehr über dieses Produkt erfahren?
